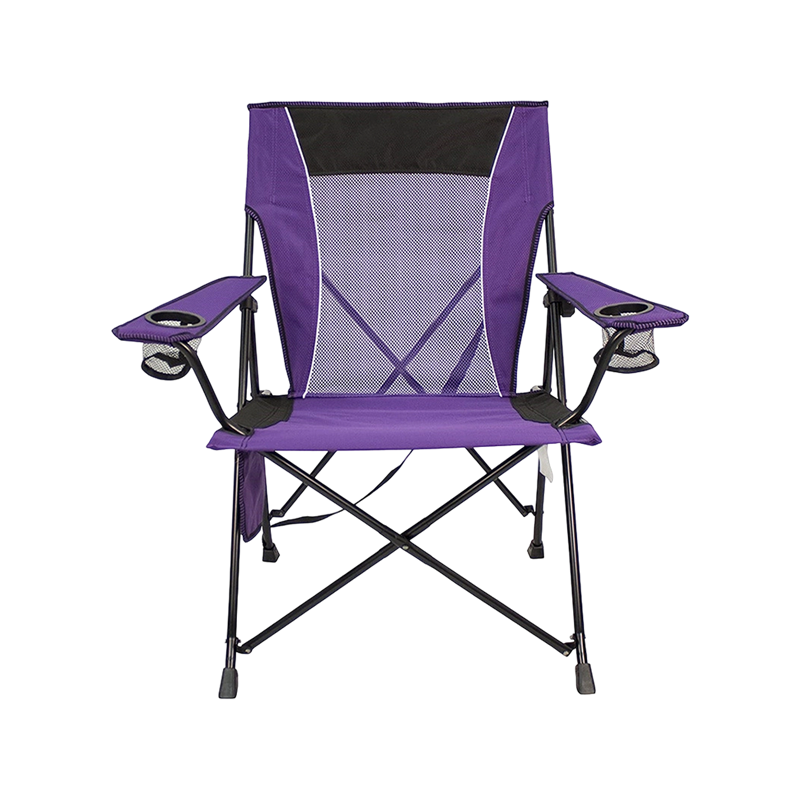

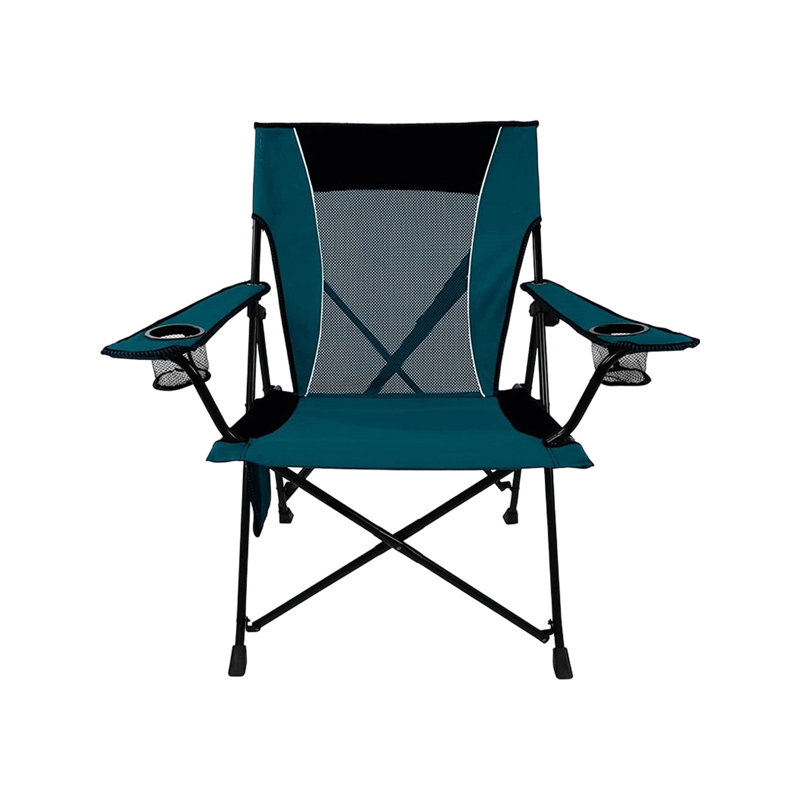

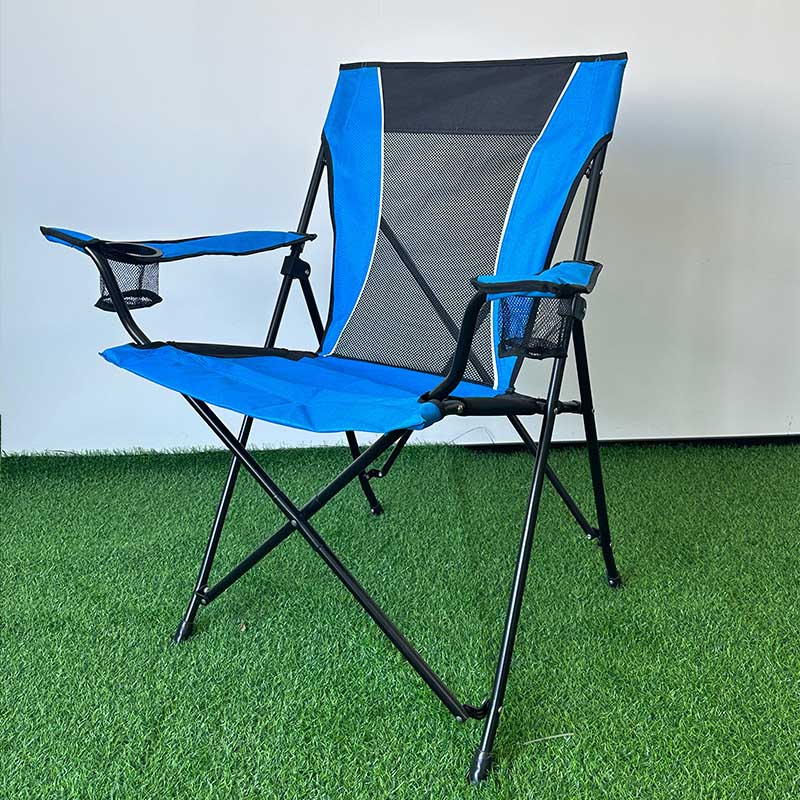

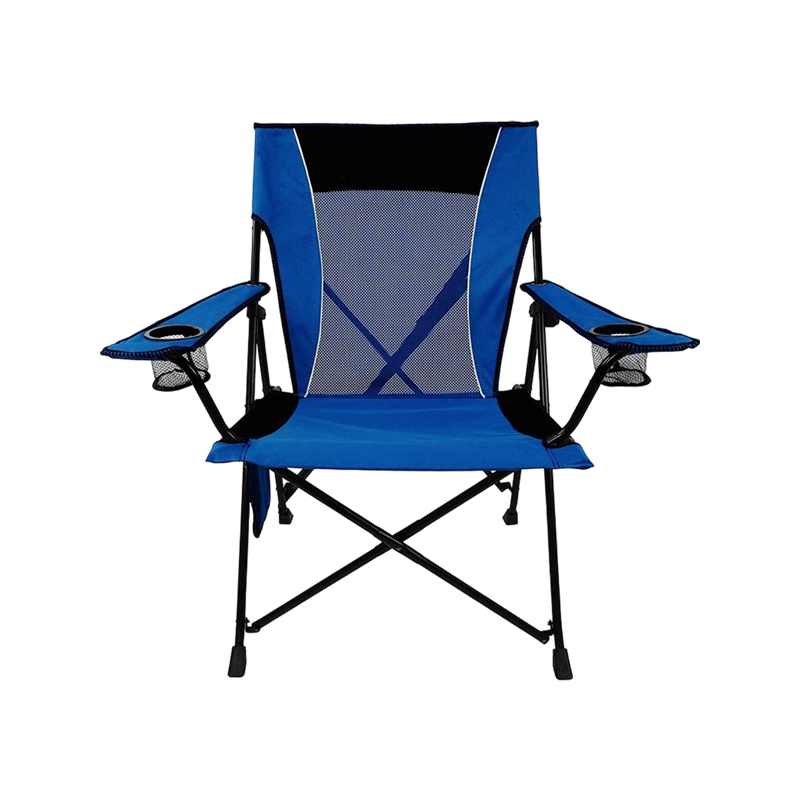

Kokoontaittuva ulkotuoli, kannettava monikäyttöinen retkeilytuoli

Suunniteltaessa kannettavaa ulkotuolia rannikkoretkeilyyn, rantakalastukseen tai merenrantaleireille, runkomateriaalin valinta ei riipu vain painosta tai hinnasta – se on kriittinen suunnittelupäätös, joka määrittää rakenteellinen eheys , pitkäkestoinen kestävyys , ja suolaveden korroosionkestävyys . Alan kolme yleisintä runkomateriaalia 7075 alumiinia , 6061 alumiinia , ja korkealujuuksinen teräs - jokainen tarjoaa selkeät kompromissit lujuus-painosuhteessa, korroosionkestävyydessä ja valmistuksen toteutettavuudessa. CragHaven Outdoorilla, ulkoilubrändillä ja rajat ylittävällä valmistuskumppanilla, joka sijaitsee Hangzhoussa, Kiinassa, uskomme, että erinomaiset ulkoilutuotteet eivät rakenna kasalle parametreja, vaan syvään ymmärrykseen ympäristöstä, käyttötavoista ja ajan kokeesta. Tämä artikkeli esittelee kattavan vertailevan analyysin näistä kolmesta materiaalista, jota tukevat sisäiset laboratoriotestitiedot, suolasumutuskammion tulokset ja tosielämän kenttätestaukset rannikkoympäristöistä.

1. Materiaalin peruostettaeet: Koostumus ja mekaaniset ominaisuudet

Metallurgisten erojen ymmärtäminen on välttämätöntä, jotta voidaan ymmärtää, kuinka kukin materiaali toimii kuormituksen alaisena ja syövyttävissä ympäristöissä.

• 7075 Alumiini (sinkki-magnesium-kupariseos) – Lentokoneluokan alumiinina tunnettu 7075 tarjoaa suurin vetolujuus alumiiniseosten joukossa. Sen tyypillinen myötöraja (T6 temper) on 503 MPa , jonka murtolujuus (UTS) on 572 MPa . Sillä on kuitenkin alhaisempi korroosionkestävyys kuin 6061, erityisesti suolavesiympäristöissä, ja se on alttiimpi jännityskorroosiohalkeilu (SCC) kun ne altistetaan kloridi-ioneille vetojännityksen alaisena. Tiheys on 2,81 g/cm³ .
• 6061 Alumiini (magnesium-pii-seos) – Monipuolisin alumiiniseos, 6061-T6, on myötöraja 276 MPa ja UTS of 310 MPa . Se tarjoaa erinomainen korroosionkestävyys , hyvä hitsattavuus ja kohtalainen lujuus. Tiheys on 2,70 g/cm³ —hieman alle 7075. Se on alan stjaardi kuluttajille tarkoitetuille ulkoilutuotteille, joissa korroosionkestävyys on etusijalla.
• Korkealujuusteräs (tyypillisesti 4130 Cr-Mo tai korkeahiilinen jousiteräs) – Teräs on kokoontaitettujen tuolien "vanha stjaardi", jonka myötölujuus vaihtelee 350-700 MPa (riippuen lämpökäsittelystä). Sen UTS voi ylittää 800 MPa . Teräksellä on kuitenkin tiheys 7,85 g/cm³ -melkein 2,9× raskaampi kuin alumiinia. Ilman suojapinnoitteita teräs on erittäin herkkä rust ja galvaaninen korroosio meriympäristöissä.

2. Vahvuuden ja painon suhde: Rakenteellinen tehokkuus

Vahvuus-painosuhde (ominaislujuus) on kannettavien varusteiden keskeinen mittari, sillä se määrittää, kuinka paljon kuormaa tuoli kestää painoyksikköä kohden. Tämä lasketaan muodossa myötöraja ÷ materiaalin tiheys , ja is expressed in kN·m/kg (tai MPa·cm³/g). Korkeampi arvo tarkoittaa parempaa rakenteellista tehokkuutta.

• 7075 Alumiinin ominaislujuus – 503 MPa ÷ 2,81 g/cm³ = 179 kN·m/kg . Tämä on suurin ominaislujuus kolmen materiaalin joukossa, mikä tekee 7075:stä ihanteellisen erittäin kevyisiin, suuren kuormituksen sovelluksiin. Tuolin runko valmistettu 7075 voi olla 30-35 % kevyempi kuin vastaavan lujuuden teräsrunko tai 40% vahvempi kuin 6061-kehys samalla painolla.
• 6061 Alumiinin ominaislujuus – 276 MPa ÷ 2,70 g/cm³ = 102 kN·m/kg . Vaikka se on pienempi kuin 7075, se on edelleen 45 % korkeampi kuin tavallinen teräs. 6061 tarjoaa hyvän tasapainon lujuuden ja valmistettavuuden välillä, ja se on yleisin valinta keskitason kannettaviin tuoleihin.
• High-tensilile teräksen ominaislujuus – 450 MPa (keskiarvo kylmävedetylle 4130:lle) ÷ 7,85 g/cm³ = 57 kN·m/kg . Tämä on pienin ominaislujuus merkittävällä marginaalilla. Jotta saavutetaan sama kantavuus kuin alumiinirungolla, teräsrungon tulee painaa vähintään 1,8× enemmän kuin 6061-kehys ja 3,1× enemmän kuin 7075-kehys.
• Käytännön vaikutukset – Tuolille, joka on suunniteltu kestämään 120 kg:n staattista kuormaa, 7075-runko painaa noin 1,1-1,3 kg , 6061 runko painaa 1,5-1,8 kg , ja a high-tensile steel frame weighs 2,8-3,5 kg . Teräksen painonrajoitus tulee vieläkin merkittävämmäksi, kun otetaan huomioon, että merikäyttöiset suojapinnoitteet lisäävät massaa.

3. Korroosionkestävyys meriympäristöissä

Altistuminen suolavedelle on ulkokalusteiden aggressiivisin ympäristöolosuhde. Yhdistelmä kloridi-ionit (suolasuihkeesta), kosteus , ja lämpötilan vaihtelut nopeuttaa sähkökemiallista korroosiota. Suoritimme a 240 tunnin suolasuihkutesti (ASTM B117) kaikissa kolmessa materiaalissa, joissa on edustava pintakäsittely korroosionopeuden ja rakenteellisen rappeutumisen mittaamiseksi.

• 7075 Alumiini – korroosionkestävyys – Ilman pintasuojausta 7075 näkyy näkyvissä pistekorroosiota sisällä 48-72 tuntia altistumisesta suolasumulle. 240 tunnin jälkeen painonpudotus on keskimäärin 2,3–2,8 % , ja UTS degradation reaches 12–15 % . Milloin anodisoitu (tyyppi II, 10–12 μm) , korroosionkestävyys paranee merkittävästi, mutta pistesyöpyminen alkaa silti klo 120-150 tuntia -paljon lyhyempi kuin 6061. Jännityskorroosiohalkeilu (SCC) on erityinen huolenaihe 7075:lle meriympäristöissä; pienikin pintavika voi levitä toistuvien kuormitusjaksojen aikana.
• 6061 Alumiini – korroosionkestävyys – The selvä voittaja korroosionkestävyydessä . Ilman pinnoitetta, 6061 näkyy vain pinnallinen värjäys 240 tunnin suolasumutestauksen jälkeen, painon pudotus alla 0,3 % eikä mitattavissa olevaa UTS:n heikkenemistä. Kun anodisoitu tai jauhemaalattu, 6061 muuttuu olennaisesti immuuni suolaisen veden korroosiolle kannettavan tuolin oletettu käyttöikä (5–8 vuotta säännöllistä rannikkokäyttöä).
• High-Tensilile Steel – korroosionkestävyys – Paljas teräs alkaa näkyä punaista ruostetta 4–8 tunnin kuluessa altistumisesta suolasumulle. Pinnoittamattomat teräsnäytteet häviävät 240 tunnin kuluttua 12-18 % painostaan ja kokemusta 25–30 % UTS:n hajoaminen – katastrofaalinen epäonnistumisriski. Kanssa a sinkki-fosfaattipohjamaalaus (kokonaispaksuus 80–120 μm), teräs kestää 240 tuntia vain 1-2% painonpudotus , mutta naarmut ja iskuvauriot paljastavat alla olevan metallin, mikä luo paikalliset galvaaniset kennot jotka nopeuttavat ruosteen muodostumista pinnoitteen alla – ilmiö tunnetaan nimellä kalvon alla oleva korroosio .

4. Pintakäsittelyvaihtoehdot ja niiden tehokkuus

Kaikki kolme materiaalia hyötyvät pintakäsittelyistä, mutta parannusaste vaihtelee huomattavasti.

• Anodisointi (vain alumiini) – Luo keraamisen oksidikerroksen. 6061, a suljettu tyypin II anodisoitu kerros (10-15 μm) tarjoaa parhaan korroosiosuojan. 7075, kova anodisointi (tyyppi III, 25–50 μm) suositellaan SCC:n torjuntaan, mutta tämä lisää pinnan kovuutta ja vähentää materiaalin taipuisuutta tehden rungosta hauraamman toistuvissa taivutusjaksoissa.
• Jauhemaalaus (kaikki materiaalit) – Kermakovettuva polymeeripinnoite (tyypillisesti 60–80 μm) tarjoaa sekä korroosiosuojan että esteettisen viimeistelyn. Teräkselle tämä on pakollista. Kuitenkin jauhemaalattu teräs meriympäristöissä vaatii 100 % peitto — mikä tahansa loma (neulanreikävika) tai reunalastu käynnistää korroosion. CragHaven Outdoorilla käytämme a kolmikerroksinen järjestelmä teräsrungoille: fosfaattiesikäsittely epoksipohjamaali (40 μm) polyesteripintamaali (60 μm) , saavuttaa 400 tuntia suolasumun kestävyys (ASTM B117).
• Kromaattikonversiopinnoite (alumiini) – 7075 alumiinille käytämme an Alodiini/kromaattikonversiopinnoite (0,5–1,0 μm) ennen anodisointia korroosionkestävyyden parantamiseksi ja maalin tarttuvuuden parantamiseksi. Tämä on vakiokäytäntö ilmailu- ja avaruusteollisuudessa ja pidentää suolasuihkun käyttöikää 7075 prosentilla 40–50 % .

5. Vertaileva parametritaulukko: Materiaalin suorituskyvyn yhteenveto

Alla olevassa taulukossa esitetään täydelliset vertailutietomme kolmelle materiaalille, jotka on testattu 240 tunnin ASTM B117 suolasuihkukammiossa ja mukana mekaanisten ominaisuuksien mittaukset. Kaikki arvot ovat peräisin CragHaven Outdoorin sisäisestä materiaalilaboratoriosta, ja kolmannen osapuolen todentama riippumaton testauslaitos.

6. Suunnittelu- ja valmistusnäkökohdat CragHaven Outdoorilla

Materiaalivalintaa ei tehdä eristyksissä vaan se vaikuttaa valmistettavuuteen, liitossuunnitteluun ja pitkäaikaiseen luotettavuuteen. CragHaven Outdoorilla aloitamme aina todellisista käyttöskenaarioista alkuperäisestä suunnittelukonseptista toistuvaan näytteenottoon ja testaukseen. Päätösmatriisi jokaiselle materiaalille sisältää:

• 7075 alumiinille – Käytämme tätä vain omaan käyttöön korkealuokkaiset ultrakevyet takatuolit , jossa paino on etusijalla ja käyttäjät hyväksyvät lyhyemmän käyttöiän rannikkoympäristöissä. Haemme Tyypin III kova anodisointi (30 μm) ja sisältää a kirkas epoksipintamaali SCC-riskien vähentämiseksi. Jokainen 7075-kehys käy läpi 100 % pyörrevirtahalkeaman tunnistus ennen kokoonpanoa.
• 6061 alumiinille – Tämä on meidän oletusmateriaali kaikille rannikko- ja yleistuoleille . Sen erinomainen korroosionkestävyys, kohtalainen lujuus ja erinomainen muovattavuus antavat meille mahdollisuuden luoda monimutkaisia ​​runkogeometrioita (kuten jatkuvaa taivutusta) tinkimättä rakenteellisesta eheydestä. Viimeistelemme 6061 kehyksiä Tyypin II tiivistetty anodisoiva (12 μm) jauhemaali kestävyyden ja painon vertaansa vailla olevaan yhdistelmään.
• Korkealujuuksiselle teräkselle – Käytämme vain terästä raskaita perusleiri- tai laitostuoleja , jossa alhaiset kustannukset ja äärimmäinen iskunkestävyys ovat tärkeämpiä kuin siirrettävyysongelmat. Käytössämme ovat teräskehykset epoksipinnoitettu 4130 Cr-Mo letku kanssa a uhrautuva sinkkipohjamaali ja a UV-kestävä polyesteripintamaali . Varoitamme käyttäjiä terästuolien vaatimuksesta säännöllinen korjausmaalaus merikäyttöön, emmekä koskaan suosittele niitä pitkäaikaiseen rannalle.

Luotamme Kiinan kypsään ja tehokkaaseen tuotantojärjestelmään muuttaaksemme nämä suunnittelutavoitteet vakaiksi, monistettaviksi ja skaalautuviksi tuotteiksi varmistaen, että materiaalin ominaisuudet muuttuvat johdonmukaisesti laboratorionäytteistä tuhansien yksiköiden tuotantosarjoiksi.

FAQ – Usein kysytyt kysymykset

Q1: Aion käyttää kannettavaa tuoliani ensisijaisesti rannalla ja rannikolla retkeilyyn. Onko 7075 alumiini huono valinta, vaikka se olisi anodisoitu?

Ei välttämättä "huono", mutta se vaatii enemmän huolta . Voimakkaasti anodisoitu (Tyyppi III, 25 μm) 7075-kehys kestää satunnaista rannikkokäyttöä – olemme testanneet sitä jopa 200 tuntia kumulatiivista suolasuihkualtistusta ilman rakenteellista vikaa. Kuitenkin kaikki naarmut, jotka tunkeutuvat anodisoituun kerrokseen, paljastavat perusseoksen, joka on sitten herkkä pistesyöpymiselle ja SCC:lle. Suosittelemme toistuvaan rantakäyttöön 6061 alumiinia with sealed anodizing -Se on käytännössä immuuni suolaisen veden korroosiolle eikä vaadi erityistä huoltoa. CragHaven Outdoorissa Coastal Comfort -sarjassamme käytetään yksinomaan 6061:tä merikäyttöisen anodisoinnin kanssa. Niille, jotka arvostavat erittäin kevyttä painoa, "Summit"-sarjamme käyttää 7075:tä, mutta sisältää a korroosionestoliina ja a vedenpitävä säilytysholkki suolaaltistuksen minimoimiseksi. Voit vertailla molempia vaihtoehtoja sivuillamme kannettava tuoli -tuotesivu .

Q2: Miksi korkealujuusteräs on edelleen suosittu, jos se on niin paljon raskaampaa ja vähemmän korroosionkestävää kuin alumiini?

Teräksellä on kaksi etua, joita alumiini ei voi verrata: iskunkestävyys and hinta . Terästuoli voi selviytyä, jos se putoaa kiville tai siihen astutaan vahingossa – 20 J isku, joka taivuttaa 7075- tai 6061-runkoa, voi vain painaa teräsrunkoa. Teräs on myös 30-50% halvemmalla raaka-ainekustannuksissa, mikä tekee siitä houkuttelevan budjettitietoisille kuluttajille ja institutionaalisille ostajille (partiolaiset, vuokraustoiminta jne.). Meriympäristöissä kuitenkin koko elinkaarikustannukset Teräs on usein korkeampi, koska tarvitaan suojapinnoitteita, säännöllisiä tarkastuksia ja vaihtoa ruosteen vuoksi. CragHaven Outdoorilla käytämme terästä vain tietyissä "karkeissa perusleirin" malleissa, joissa lisäpaino on hyväksyttävää, ja pinnoitamme ne aina sinkkirikas pohjamaali joka tarjoaa katodisuojan, vaikka se olisi naarmuuntunut.

Kysymys 3: Kuinka CragHaven Outdoor testaa korroosionkestävyyttä tavallisen suolasuihkukammion ulkopuolella? Ovatko testisi relevantteja todellisten meriolosuhteiden kannalta?

Uskomme, että laboratorion suolasumutestit ovat välttämättömiä, mutta eivät riittäviä. ASTM B117:n (240 tunnin jatkuva ruiskutus) lisäksi suoritamme syklinen korroosiotesti (CCT, ASTM G85) joka vuorottelee suolasuihkua kuivaus- ja kosteusjaksojen kanssa – tämä simuloi paremmin märkä-kuivausjaksoa, jonka ulkotuolit kokevat rannalla (vuoroveden kosteus, auringon kuivuminen ja merituulen aiheuttama suolakertymä). Otamme käyttöön myös prototyyppituoleja osoitteessa todellisia rannikkokohteita Fujianin ja Hainanin maakunnissa 6 kuukauden kenttäaltistus , jossa määräajoin tarkastetaan rungon paksuuden pienenemistä, pinnoitteen tarttuvuutta ja mekaanista lujuutta. Nämä tosielämän tiedot ovat opettaneet meille, että materiaali, joka kestää 240 tuntia jatkuvaa suolasuihkutusta, voi silti epäonnistua rakokorroosio liitoksissa (jos suolavesialtaat), minkä vuoksi käytämme nyt suljetut putken päät and silikonitiivisteet kaikissa merikäyttöön tarkoitetuissa tuoleissamme. Tämä on osa sitoutumistamme suunnitteluun perustuen todellisiin käyttöskenaarioihin, ei vain laboratorioparametreihin.
