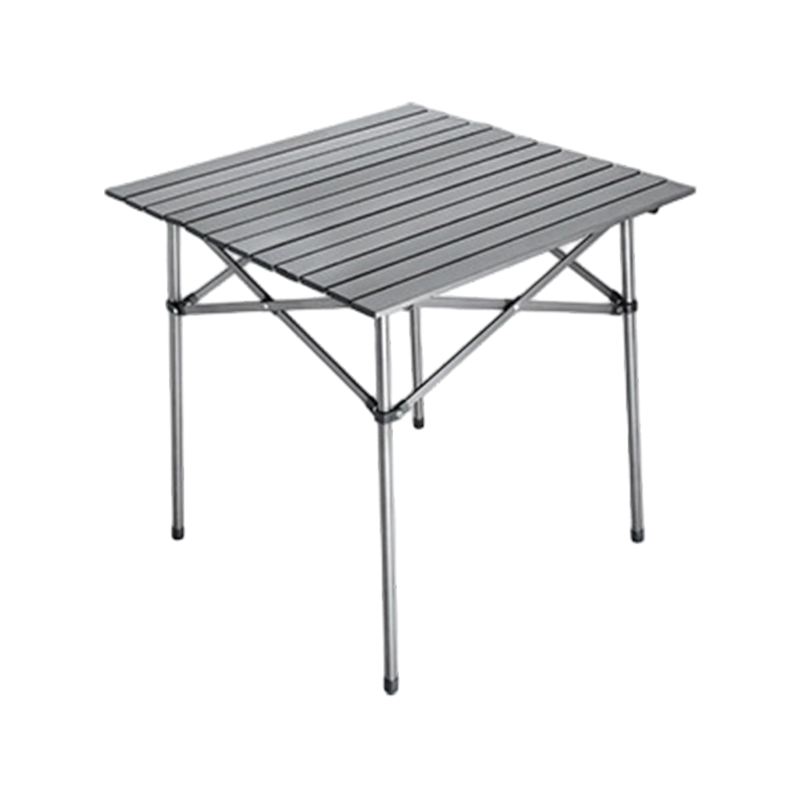

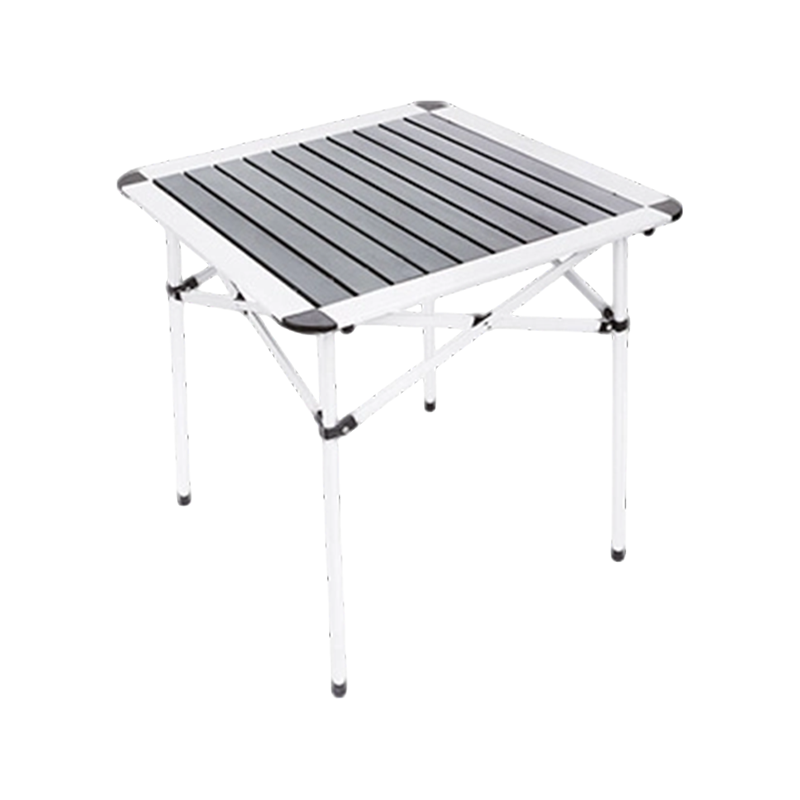

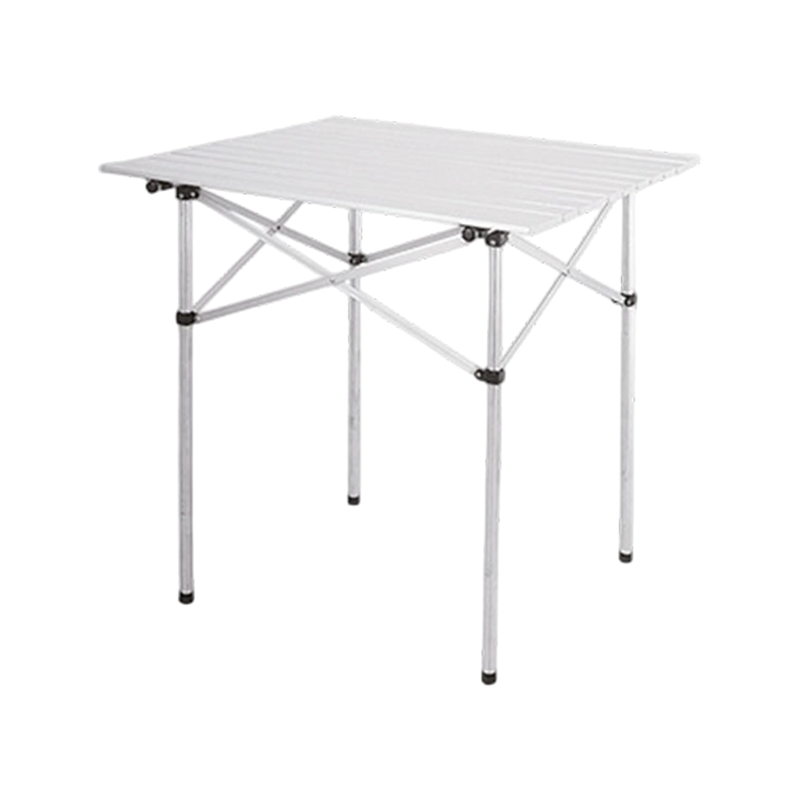

Ulkokäyttöinen alumiiniseoksesta valmistettu taittopöytä, retkeilypöytä, munarullapöytä

Ulkotiloissa kokoontaitettava pöytä kohtaa enemmän kuin vain staattisen painon keittoastioista ja jäähdyttimistä. Tuulenpuuskia – erityisesti näkyvillä leirintäalueilla, rannoilla tai vuorenharjanteilla – voi esiintyä dynaamiset sivuvoimat jotka saavat pöydän heilumaan, vääntymään tai jopa romahtamaan. Pöydän kestävyyttä näitä voimia vastaan säätelee kaksi kriittistä rakenteellista ominaisuutta: sivuttaiskestävyys (kestävyys sivulta sivulle keinuvalle) ja vääntöjäykkyys (kiertymisenkestävyys pystyakselin ympäri). Molemmat vaikuttavat suoraan kehyksen geometria (jalkojen kulmat, jalanjäljen muoto ja korkeus-leveyssuhteet) ja ristikkäiset kuviot (X-jäykistys, H-jäykistys tai kehäjäykistys). CragHaven Outdoorilla, ulkoilubrändillä ja rajat ylittävällä valmistuskumppanilla, joka sijaitsee Hangzhoussa, Kiinassa, uskomme, että erinomaiset ulkoilutuotteet eivät rakenna kasalle parametreja, vaan syvään ymmärrykseen ympäristöstä, käyttötavoista ja ajan kokeesta. Tämä artikkeli esittelee rakenneteknisen analyysin siitä, kuinka nämä suunnittelumuuttujat vaikuttavat tuulenvastukseen, jota tukevat T&K-laboratoriomme empiiriset tuulitunneli- ja kenttätestitiedot.

1. Tuulen kuormituksen fysiikka kokoontaitettavilla ulkopöydillä

Tuuli koskee molempia vetovoimat (vaakasuora paine pöytälevyä ja runkoa vasten) ja nostovoimat (Imu ylöspäin, erityisesti suurilla tasaisilla pinnoilla). Tyypillisessä 70 × 70 cm:n neliön kokoisessa taittopöydässä 40 km/h tuuli (≈ 11 m/s) tuottaa noin dynaamisen paineen 75 Pa , kääntäen sivuvoimaksi 37 N (≈ 3,8 kg) pelkästään pöydällä. Nopeudella 60 km/h (≈ 16,7 m/s) paine nousee 170 Pa , sivuttaisvoimat ylittävät 83 N (≈ 8,5 kg) – riittää kallistamaan tai vääntämään huonosti jäykistetyn pöydän.

• Kääntymisen hetki – Tuulen voima vaikuttaa pöydän korkeudella (tyypillisesti 70–75 cm), jolloin syntyy vääntömomentti, joka yrittää kääntää pöytää sen jalan ulkopinnan ympäri. Pöydän vastus riippuu siitä jalkojen levityskulma ja jalanjäljen leveys .
• Vääntömomentti – Kun tuuli osuu kulmaan tai kulmaan, se luo vääntövoiman. Pöydät kanssa suorakaiteen muotoisia jalanjälkiä kokevat suuremmat vääntökuormat kuin neliömäiset, koska diagonaalinen etäisyys paineen keskipisteestä on pidempi.
• Puuskatekijä – Tosimaailman tuuli ei ole tasaista; puuskissa voi olla 1,5-2,5 kertaa keskimääräinen tuulennopeus. CragHaven Outdoor -testeissämme käytetään a puuskimulaatioprotokolla joka kohdistaa huippukuormituksen 2,0 kertaa vakaan tilan paineeseen 3 sekunnin ajan.

2. Kehyksen geometria: jalanjäljen muoto, jalan kulma ja korkeuden ja leveyden suhde

Pöydän rungon geometrinen kokoonpano määrää sen pohjan vakauden. Tärkeimmät muuttujat ovat jalkojen välyskulma (kunkin jalan ulospäin suuntautuva kulma pystysuorasta), jalanjäljen kuvasuhde (leveys-syvyyssuhde) ja painopisteen korkeus .

• Jalkojen välyskulma (ulospäin kaltevuus) – Ulospäin taivutetut jalat lisäävät todellista jalanjäljen leveyttä maanpinnan tasolla. Jalkojen leikkaus 10° pystysuorasta lisää jalanjäljen leveyttä noin 25 % pystyjalkoihin verrattuna, mikä parantaa sivuttaisvakautta 40–50 % tuulikokeissa. CragHaven Outdoor -stjaardimme on 8-12 astetta , optimoitu tasapainottamaan vakauden ja taitetun pakattavuuden välillä. Joukkomarkkinoiden pöytiä käytetään usein ≤ 5° välys , mikä säästää materiaalia, mutta vähentää tuulenvastusta merkittävästi.
• Jalanjäljen kuvasuhde – Suorakaiteen muotoiselle pöydälle tuulen puoleinen (tuulen puoleinen puoli) tulisi mieluiten olla lyhyempi koko pinta-alan pienentämiseksi. Pöytä mitoilla 70 × 50 cm (kuvasuhde 1,4:1) suunnattu 50 cm:n puolelta tuuleen 28 % vähemmän sivuttaisvoima kuin neliömäinen 70 × 70 cm pöytä. Vääntöjäykkyys kuitenkin pienenee hieman, koska pidempi mitta (70 cm) luo pidemmän vipuvarren vääntömomentteja varten.
• Korkeuden ja leveyden suhde – Alemmalla pöydällä (esim. 50 cm korkea) on matalampi painopiste ja lyhyempi vipuvarsi tuulen kaatumista varten. Tavalliseen 70 cm korkeaan pöytään verrattuna 50 cm pöytä näyttää 35 % vähemmän kallistumistaipumusta saman tuulikuorman alla. Käyttömukavuus (etenkin ruokailuun tai ruoanlaittoon) suosii kuitenkin 70 cm:n korkeutta. CragHaven Outdoor -pöytimme ominaisuus kaksivaiheiset säädettävät jalat (50 cm ja 70 cm), jotta käyttäjät voivat laskea pöytää tuulisissa olosuhteissa.

3. Ristijäykistyskuviot: Tuulenkestävyyden rakenteellinen tehokkuus

Ristijäykistys on tukiverkko, joka yhdistää jalat runkoon ja estää jalkoja leviämästä ulospäin tai kiertymästä kuormituksen alaisena. Erilaiset tukikuviot tarjoavat kompromisseja jäykkyyden, painon ja taitetun tilavuuden välillä.

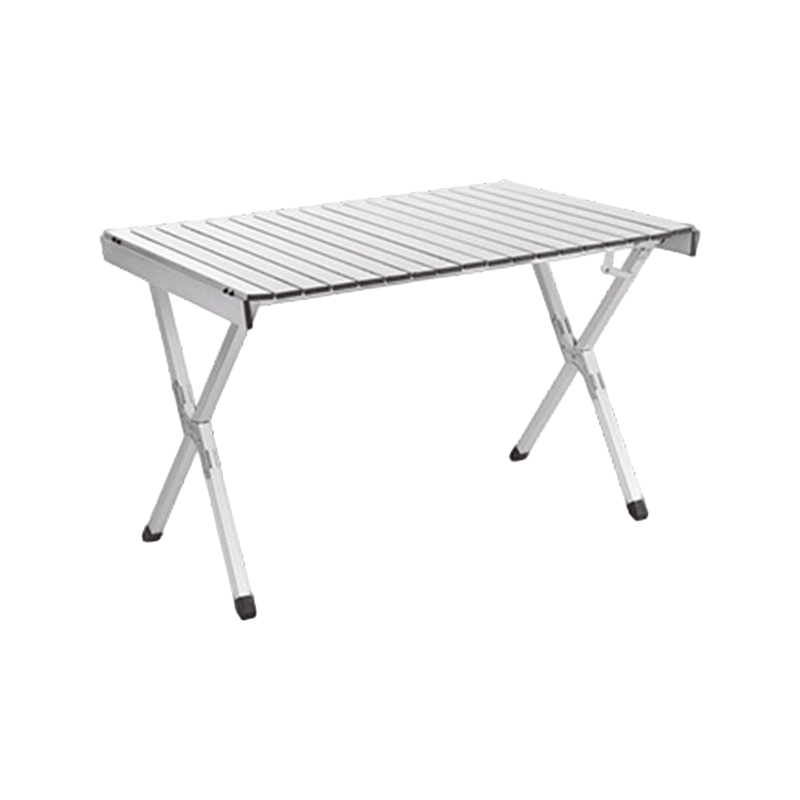

• X-jäykistys (diagonaalinen risti) – Kaksi diagonaalista tukia ristiin vastakkaisten jalkojen välillä luo a ristikkorakenne joka on erittäin tehokas sivuttaisvoimien vastustamiseen. Testissämme X-jäykisteiset taulukot osoittivat 65–75 % pienempi sivuttaispoikkeama alle 60 km/h tuuli verrattuna pöytiin ilman jäykistystä. X-housut lisäävät kuitenkin painoa 15–20 % ja can interfere with leg-folding mechanisms.
• H-jäykistys (vaakasuora kehä) – Vaakasuora tuki yhdistää jalat keskikorkeudella (≈ 30–40 cm maasta) muodostaen jäykän suorakulmion. Tämä malli tarjoaa kohtalainen sivuttaisvakaus (30–40 % parannus verrattuna ei jäykistettä), mutta on vähemmän tehokas vääntökuormituksia vastaan koska jalat voivat silti kiertyä runkoon nähden. H-jäykistys on kevyempi ja helpompi taittaa, joten se on yleinen massamarkkinoiden malleissa.
• Kehänauhan/hihnan jäykistys – Joissakin kevyissä pöydissä käytetään jäykkien metallitukien sijaan kiristetty kangas tai naru kehän ympäri jalan keskikorkeudessa. Tämä estää jalkojen löystymisen, mutta tarjoaa lähes olematon vääntövastus . Tuulikokeissamme hihnakiinnitetyt pöydät näyttivät vain 10-15 % parannus sivuttaisvakaudessa ja 8-10° kierto alle 60 km/h tuuli – suoritustaso, jota pidämme vaarallisena altistuvilla alueilla.
• Yhdistetty X H -jäykistys (täysi ristikko) – Meidän CragHaven Outdoor premium "WindMaster" -runkomme käyttää sekä X- että H-jäykistystä hybridikokoonpano : X-tuki pituussuunnassa ja H-tuki jalkakokoonpanon yläosassa. Tällä saavutetaan 82 % pienempi sivutaitto ja limits torsional twist to < 2° alle 70 km/h tuuli, mutta vain lisää 12 % painosta verrattuna tavalliseen H-jäykisteiseen runkoon.

4. Dynaaminen tuulitestiprotokolla ja parametrien mittaus

CragHaven Outdoor -tuulitestauksessamme käytetään a kannettava tuulitunnelilaite kanssa a 2,0 m × 2,0 m testiosa ja joukko lasersiirtymäanturit mittaamaan kehyksen taipuma reaaliajassa. Pöydät testataan tuulen nopeuksilla alkaen 20 km/h - 80 km/h , sekä vakaan tilan että puuskissa. Tärkeimmät mitatut parametrit ovat:

• Sivusuuntainen taipuma (Δx) – Suurin vaakasuuntainen siirtymä pöydän keskellä, mitattuna mm. Turvallisen ruokailun/ruoanlaiton hyväksyttävä raja on < 15 mm .
• Vääntökulma (θ) – Pöytälevyn kulmakierto pystyakselin ympäri, asteina mitattuna. Hyväksyttävä raja on < 3° .
• Pystysuuntainen siirtymä (Δy) – Pöytälevyn nousu tai painuminen tuulen nostovoimien takia, mitattuna mm.
• Toipumisaika – Aika (sekunteina), jolloin pöytä palaa < 5 %:iin huippupoikkeamasta puuskan laantuessa.

5. Vertaileva parametritaulukko: Kehyksen geometria ja jäykistyksen suorituskyky

Alla olevassa taulukossa on yhteenveto testituloksistamme viideltä kehyskokoonpanolta. Kaikki arvot koskevat 70 × 70 cm:n pöytää 70 cm:n korkeudella, testattu nopeudella 60 km/h tasaisessa tuulessa 3 sekunnin puuskissa 80 km/h:ssa (2,0 × puuskakerroin). Tiedot ovat peräisin CragHaven Outdoorin sisäisestä rakennelaboratoriosta, ja ne ovat kolmannen osapuolen suunnittelukonsulttien vahvistamia.

6. Suunnittelu tuulelle: CragHaven Outdoor Engineering -filosofia

CragHaven Outdoorilla aloitamme aina alkuperäisestä suunnittelukonseptista toistuvaan näytteenottoon ja testaukseen todellisista käyttöskenaarioista – ja tuuli on skenaario, jota usein aliarvioidaan. Suunnitteluprosessimme sisältää:

• Computational Fluid Dynamics (CFD) -mallinnus – Simuloimme tuulen virtausta pöytälevyn ja rungon yli tunnistaaksemme korkeapainevyöhykkeet ennen fyysisten prototyyppien rakentamista. Tämä vähentää testiiteraatioiden määrää 40–50 % .
• Kenttätestaukset rannikko- ja vuoristoalueilla – Testitiimimme ottaa prototyyppitaulukot käyttöön osoitteessa rantapaikat (suolasuihkulla ja tasaisilla maissa tuulella) ja alppiharjanteet (pyörteisissä, puuskaisissa olosuhteissa), tallentaa todellisia taipumatietoja triaksiaaliset kiihtyvyysmittarit .
• Vahvistettu liitosrakenne – Paraskin jäykistys epäonnistuu, jos nivelet ovat heikkoja. Käytämme kaksoisrullaiset putkenpäät ja ruostumattomasta teräksestä valmistetut tapit kaikissa rungon risteyksissä varmistaen, että jäykistysjärjestelmä siirtää kuormat maahan ilman yhteisvälyksen aiheuttamaa energiahäviötä. Yhteistä artikulaatiotoleranssiamme pidetään kiinni ± 0,15 mm , verrattuna alan keskiarvoon ± 0,5 mm.

Luotamme Kiinan kypsään ja tehokkaaseen tuotantojärjestelmään, joka muuttaa nämä suunnittelutavoitteet vakaiksi, monistettaviksi ja skaalautuviksi tuotteiksi, mikä varmistaa, että jokainen Hangzhoun toimipisteestämme lähtevä pöytä toimii tasaisesti tuulisissa olosuhteissa – olipa kyseessä sitten tuulinen merenrantaleirintäalue tai puuskainen vuoristopohjaleirillä.

FAQ – Usein kysytyt kysymykset

K1: Onko sivuttaisvakaus tärkeämpää kuin vääntöjäykkyys tuulenvastuksen kannalta vai ovatko ne yhtä tärkeitä?

Molemmat ovat tärkeitä, mutta ne suojaavat erilaisilta vikatiloilta. Sivusuuntainen vakaus estää pöytää liukumasta sivuttain tai kaatumasta kokonaan – tämä on ensisijainen vikatila suorassa tuulessa. Vääntöjäykkyys estää pöytälevyä kiertymästä jalkoihin nähden, mikä voi aiheuttaa keittoastioiden liukumisen pois tai pöydän huojumisen, joka pahenee tuulenpuuskien myötä. CragHaven Outdoor -testeissämme olemme havainneet, että pöytä, jolla on suuri sivuttaisvakaus mutta alhainen vääntöjäykkyys (esim. H-jäykistetty, jossa on laaja välys), voi silti epäonnistua progressiivinen kiertyminen -Jokainen puuski lisää hieman käännettä, ja ajan myötä pöytätaso vääristyy, mikä luo epävakautta. Siksi suosittelemme priorisoimista molemmat valitsemalla pöydän, jossa on diagonaalinen X-jäykistys tai hybridijärjestelmä, kuten WindMaster, joka tarjoaa tasapainoisen suorituskyvyn. Voit tutustua kaikkiin tuulitestattuihin pöytiimme osoitteessa taitettava pöytä -tuotesivumme .

Q2: Voinko parantaa nykyisen taitettavan pöytäni tuulenvastusta muokkaamalla sitä, vai pitääkö minun ostaa uusi tuulelle suunniteltu pöytä?

Jotkut yksinkertaiset muutokset voivat auttaa. Pöydän korkeuden laskeminen (jos pöydässäsi on säädettävät jalat) on tehokkain yksittäinen päivitys – 20 cm:n korkeuden lasku vähentää tuulen kaatumismomenttia noin 30 % . Voit myös lisää painoa jalkoihin ripustamalla reppusi tai kivet keskihihnaan, mikä lisää stabilointimomenttia. Nämä ovat kuitenkin nauha-apuratkaisuja. Pöydän rungon geometria ja jäykistys ovat olennainen osa sen rakennetta; et voi asentaa X-jäykistettä jälkikäteen pöytään, jossa on kehähihnat. Suunnittelemme CragHaven Outdoorilla pöytämme alusta alkaen tuulenpitävyyden perusvaatimuksena. WindMaster-pöytiimme kuuluvat valmiiksi poratut kiinnityspisteet maapinnoille (pehmeille pinnoille) ja hiekkasäkkilenkit rantakäyttöön, mikä antaa sinulle lisävaihtoehtoja äärimmäisiin olosuhteisiin.

Q3: Mitä tuulen nopeusluokitusta minun pitäisi etsiä taitettavasta ulkopöydästä, ja miten CragHaven Outdoor määrittelee "tuulenkestävän"?

Suosittelemme jokaisen vakavan ulkopöydän huoltamista sivuttaispoikkeama < 15 mm and vääntökierre < 3° at 60 km/h (puuskilla). Tämä vastaa a Beaufort Force 7 (lähes pimeä) tila – erittäin voimakas tuuli, joka vaikuttaisi useimpiin leirintäalueen aktiviteetteihin. CragHaven Outdoor -pöytimme on testattu 80 km/h puuskissa selviäminen ilman pysyviä muodonmuutoksia, vaikka emme suosittele niiden käyttöä ruoanlaittoon yli 70 km/h. Julkaisemme a tuulen suorituskykymerkki jokaisessa taulukossa, jossa näkyy sen mitoitettu vakaan tilan ja puuskarajat. Tämä on osa sitoutumistamme läpinäkyvyyteen: uskomme, että erinomaisia ​​ulkoilutuotteita ei rakenneta parametrien kasaan, vaan syvään ymmärrykseen ympäristöstä ja sen tuomista haasteista. Ajan ja tuulen testi vahvistaa suunnitelmamme viime kädessä.
